系统架构

OpenRA-RL 通过 gRPC 桥接层连接三大组件：

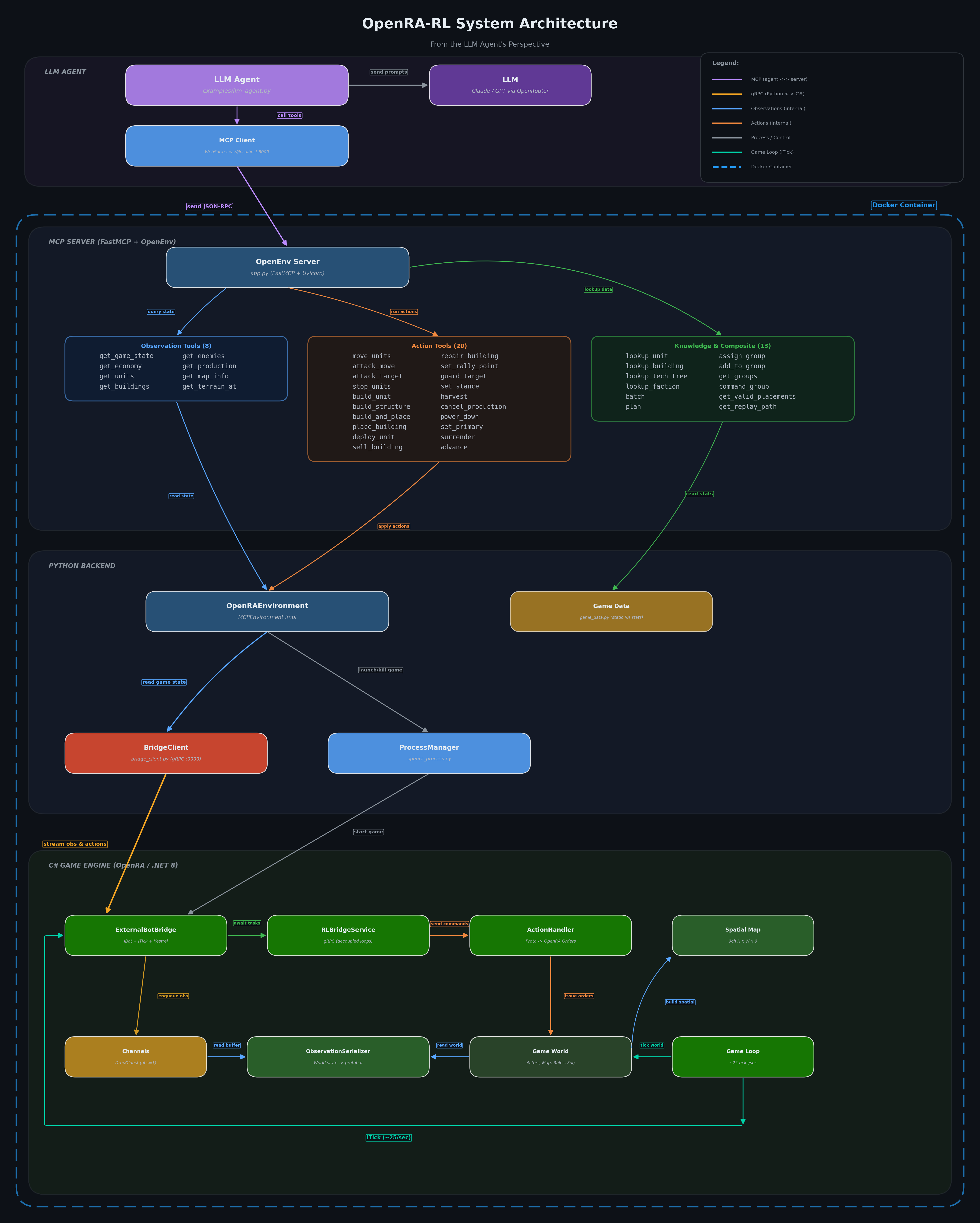

架构图

三仓库设计​

仓库语言职责
OpenRA-RLPython环境封装、gRPC 客户端、智能体示例
OpenRA（子模块）C#内嵌 gRPC 服务器的改造版游戏引擎
OpenEnvPython提供标准化 Gymnasium 风格 API 的框架

数据流​

Agent (Python)
  ↕ HTTP/WebSocket (OpenEnv protocol, port 8000)
Environment Wrapper (FastAPI)
  ↕ gRPC/Protobuf (bidirectional streaming, port 9999)
Game Engine (OpenRA + Kestrel)
  ↕ Native game logic
OpenRA World (C# actors, traits, orders)

gRPC 桥接层​

桥接层通过 ASP.NET Core Kestrel 嵌入 OpenRA 游戏引擎内部。关键设计决策：

  • 静态 ActiveBridge 模式：gRPC 服务器仅在 Activate() 时启动一次，而静态引用会在每次模组重载时更新。这避免了多个服务器实例导致的端口冲突。
  • DropOldest 通道策略：游戏以约每秒 25 tick 的速度独立于智能体运行。观测通道采用"丢弃最旧"策略，确保较慢的智能体始终接收到最新状态。
  • 非阻塞 tick：游戏永远不会阻塞等待智能体。如果没有收到动作指令，游戏将以空操作继续推进。

关键 C# 文件​

文件用途
ExternalBotBridge.cs主 trait（IBot、ITick），Kestrel gRPC 服务器
RLBridgeService.csgRPC 服务实现
ObservationSerializer.csWorld/Actor/Player 状态 → Protobuf 序列化
ActionHandler.csProtobuf 命令 → OpenRA Orders 转换

关键 Python 文件​

文件用途
bridge_client.py带后台观测读取器的异步 gRPC 客户端
openra_environment.pyOpenEnv 环境（reset/step/state）
openra_process.py游戏引擎子进程管理器
models.py观测与动作的 Pydantic 模型

Protobuf 协议定义​

标准协议定义位于 proto/rl_bridge.proto，包含：

  • GameObservation — tick 级别状态：经济、军事、单位、建筑、空间地图、回合信号
  • AgentAction — 待执行的命令列表
  • GameState — 高层级游戏阶段查询

proto 文件同时编译为 Python（gRPC stubs）和 C#（为 Docker/CI 兼容性预生成）。

游戏生命周期​

Game State Machine

Environment lifecycle · live game & replay playback paths

TIMEOUT
120 retries exhausted
abort()
CONN LOST
stream broke, abort
abort()
to CLEANUP
Live Game Flow
IDLE
environment constructed, no game running
call reset()
LAUNCHING
dotnet OpenRA.dll subprocess
spawn process
LOADING
map, rules, traits, gRPC server
start gRPC server
CONNECTING
BridgeClient retries GetState() RPC
establish session
STREAMING
GameSession RPC, bg obs reader
receive first obs
PLAYING
step() loop, recording .orarep
step()
detect game end
GAME OVER
done=True, result: win / lose / draw
close streams
CLEANUP
close bridge, kill process
loop back to IDLE (next episode)
Replay Playback
from IDLE
load .orarep
LOADING REPLAY
parse .orarep, extract metadata
start playback
REPLAYING
ReplayConnection reads packets
next frame
consume all frames
REPLAY ENDED
all packets consumed
Legend
Python-side state
C# Game Engine state
gRPC Bridge state
Replay state
Error path
Episode loop-back
  1. 重置：环境启动新地图，等待游戏初始化完成
  2. 规划阶段（可选）：智能体在采取行动前研究地图和对手情报
  3. 游戏循环：智能体每 tick 接收观测数据并发送动作指令
  4. 游戏结束：回合以胜利/失败/平局信号终结
